在电源设备中采用噪声滤波器、电源滤波器的主

电源滤波器是一种低通滤波器，多半是由电容及电感构成,安装在电子设备和电源之间的滤波器，设备和电源之间电源线上传导的电磁搅扰信号通常是高频的信号，按捺电磁噪声，噪声的影响可分为以下二种，①发射：将由设备发生，影响电源或其他设备的噪声，例如由开关电源发生的噪声；②抗扰：将进入设备的噪声降低到不会使设备出现异常动作的程度，例如用在广播电台发射设备中的仪器。噪声分为二种，①共模：在二条（或多条）电源线都一样的噪声，可视为电源线对地的噪声；②差模：同一个电源滤波器关于共模及差模的按捺会有所不同，通常会用频率对应按捺量（以分贝表明）的频谱来阐明。

在电源设备中采用噪声滤波器、电源滤波器的主要作用：
（1）防止外来电磁噪声干扰电源设备本身控制电路的工作；
（2）防止外来电磁噪声干扰电源的负载的工作；
（3）抑制电源设备本身产生的EMI；
（4）抑制由其它设备产生而经过电源传播的EMI。

（5）电源滤波器降低设备对电网的搅扰电压发射。

（6）电源滤波器能改进设备的抗扰度，阻挡电网不干净电源对设备的影响。

（7）音频滤波器是将声响信号中的高频量滤去，电源滤波器是将直流电源中的交流量滤去。

电流滤波器使用范围：

交流电源滤波器能够整合在模组化的IEC电源接头，或是电源输入模块中。

电话线上的电源滤波器能够整合在RJ11接头中。

电源滤波器能够贴装在打印电路板上，也能够是一个安装在设备内的独立元件电源。

电源滤波器会安装在房间或配电盘的电源侧。

开关电源发生的噪声。

广播电台发射设备中的仪器抗扰。

屏蔽机房 屏蔽设施滤波器

接口滤波器

信号线滤波器

电源线滤波器

瓦蓝科技电源滤波器应用在机房动力设备、UPS开关电源、电话信号信息通讯设备、伺服系统、变频设备、逆变设备、测试精密仪器、自动化设备、机械设备、电梯设备、灯光照明、汽车电子、空调外机等设备

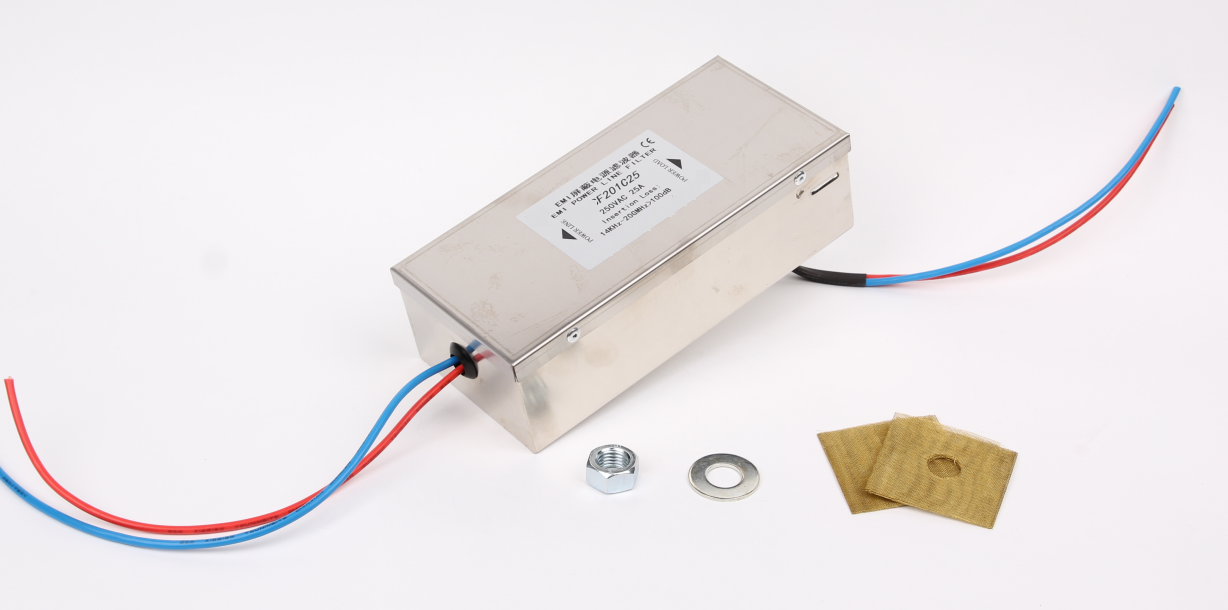

电源滤波器接线说明：

1.焊片式端子的滤波器可以采用插片插装连接或者焊接的方法来联线，在采用焊接的时候，焊接时间不能够超过5秒。上海瓦蓝电子科技有限公司http://www.tileblue.com
2.螺栓式端子滤波器我们在接线的时候需要用扳手固定住根部螺母以及拧紧螺栓端螺母，防止内部线路的晃动而出现短路、击穿、打火、滤波效果下降的问题。
3. 电源滤波器的接地线应短，考虑到引脚的电感效应，我们还应当注意滤波器的设计线路板和机箱(金属板)的连接结构、滤波器的局部布线都应当注意。

4.电源滤波器的滤波线和未滤波线进行分组，为了避免滤波器发生耦合问题，应尽量远离在端口滤波的电缆和不滤波的电缆。
5.电源滤波器要并排设置，同一组电缆内的所有导线未滤波的部分在—起，已滤波的部分在一起。主要是为了避免一根导线的未滤波部分把另一根导线已滤波的部分重新污染，继而使得电缆整体滤波失效。

6.电源输入线不易过长；电源滤波器的输入线和输出线不能靠的过近。因：滤波器的输入端电线和它的输出端电线之间存在有明显的电磁耦合途径。滤波器某一端的EMI信号会逃脱滤波器对它的按捺，不经过滤波器的衰减而直接耦合到滤波器的另一端去，因此滤波器输入与输出先需有用分隔。如上述把电源滤波器都是装置在设备屏蔽的内部，设备内部电路及元件上的EMI 信号会因辐射在滤波器的(电源)端引线上生成EMI 信号而直接耦合到设备外面去，使设备屏蔽损失对内部元件和电路发生的EMI 辐射的按捺。假如滤波器(电源)上存在有EMI 信号，也会因辐射而耦合到设备内部的元件和电路上，从而损坏滤波器和屏蔽对EMI 信号的按捺作用，起不到作用。

7. 在电子设备或体系内装置电源滤波器时，在捆扎设备电缆时，千万不能把滤波器(电源)端和(负载)端的电线捆扎在一起，由于这无疑加重了滤波器输入输出端之间的电磁耦合，严重损坏了滤波器和设备屏蔽对EMI 信号的按捺效果。

8. 电源滤波器输出端衔接变频器或电机的接线长度不超越30厘米为宜，由于过长的接地线意味着大大添加接地电感和电阻，它会严重损坏滤波器的共模按捺。可用金属螺钉与星形弹簧垫圈把滤波器的屏蔽牢牢地固定在设备电源入口处的机壳上。

9. 电源滤波器输入线、输出线有必要拉开距离，切忌并行，避免下降滤波器效能。

10. 变频器专用滤波器金属壳与机箱壳需确保接触面触摸，并将接地线接好。

11. 电源滤波器的输入、输出衔接线以选用屏蔽双绞线为佳，它可有用消除有些高频搅扰信号

搬运滤波器要求：

不要把滤波器输出端子作为支撑点，在搬运滤波器的时候应注意搬运外壳或者安装边，避免端子出现松动、断落、扭曲等影响滤波器的正常滤波效果。

提高电源滤波器的使用寿命

 (1)滤波器装置在线路板上时：按照滤波器的电路，直接在线路板上装置滤波器能够节约空间和成本，这是十分诱人的。可是，将滤波器装置在线路板上时，要注意空间的电磁搅扰会直接耦合到滤波器电路中，下降滤波器的效果。处理这个疑问的办法是对滤波电路进行部分屏蔽。

(2)滤波器与电源端口之间的连线不能过长：当连线过长时，关于抗外界搅扰的场合：外面沿电源线传进设备的搅扰还没有通过滤波，就现已通过空间耦合的方法搅扰到线路板，构成敏感度的疑问。关于避免搅扰发射(包含传导发射和辐射发射)的场合：线路板上发生的搅扰能够直接耦合到滤波器的外侧，传导到机箱外面，构成超支的电磁发射(包含传导和辐射)。

(3)滤波器的输入/输出线不能靠得过近：当靠得过近时，输入线和输出线之间有较大的分布电容，构成耦合通路，使电磁搅扰能量实践将滤波器旁路掉，特别是在高频段，滤波效果变差。在安置设备内部连线时，为了漂亮，将滤波器的输入、输出端扎在一同，就构成了这种过错。

(4)电源线尽量远离信号电缆：当电源线距离信号线较近时，信号电缆上的搅扰会耦合到现已通过滤波的电源线上，构成传导发射超支。

(5)滤波器的接地线尽量短：在电源线滤波器的根本电路中，共模滤波电容一端接在被滤波导线上(前方和零线)，另一端接到地上。关于滤波器而言，这个地即是滤波器的外壳。从电路原理上讲，滤波器的外壳要接到共模搅扰源的公共端上，通常这个公共端即是屏蔽机箱或一块大金属板上。当滤波器通过较长的导线连到机箱上时，因为导线在高频时具有较大的阻抗，会严峻下降滤波器的高频滤波效能。准确的接地方法是将滤波器的金属外壳大面积地贴在金属机箱的导电表面上。
