四象限变频器配用电抗器 电阻器
变频调速在调速范围、调速精度、控制灵敏、工作效率、运用便当等方面都有非常大的长处，这使变频调速成为最有开展出路的一种交流调速方式。
普通的变频器大都採用二极管整流桥将交流电转化成直流。然后採用IGBT逆变技术将直流转化成电压频率皆可调整的交流电动机。
这样的变频器仅仅能工作在电动状态，所以称之为两象限变频器。因为两象限变频器採用二极管整流桥。无法完毕能量的双向活动。所以没有方法将电机回馈系统的能量送回电网。
在一些电动机要回馈能量的应用中。例如电梯。提升。离心机系统，仅仅能在两象限变频器上添加电阻制动单元。将电动机回馈的能量耗费掉。另外，在一些大功率的应用中，二极管整流桥对电网产生严重的谐波污染。
IGBT功率模块可以完毕能量的双向活动，假如採用IGBT做整流桥，用快速度、高运算才干的DSP产生PWM控制脉冲。一方面可以调整输入的功率因数，消弭对电网的谐波污染。让变频器真正成为“绿色产品”。
还有一方面可以将电动机回馈产生的能量反送到电网，到达彻底的节能效果。
四象限变频器技术介绍
工作原理

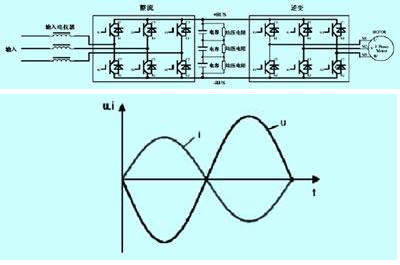

当电动机工作在发电状态的时分。电机产生的能量经过逆变側的二极管回馈到直流母线，当直流母线电压超越一定的值，整流側能量回馈控制局部启动，将直流逆变成交流。经过控制逆变电压相位和幅值将能量回馈到电网，到达节能的效果。
此时能量由电机经过逆变側、整流側流向电网。
变频器工作在二、四象限。输入电抗器的主要功用是电流滤波
四象限变频器的系统构成
（1）主回路的构成：预充电电阻。输入电抗器、智能功率模块，电解电容和输出电抗器。
各局部的功用罗列例如以下：
·预充电电路：由交流接触器、功率电阻组成及对应的控制回路。
主要功用是系统上电时，完毕对直流母线电容的预充电。防止上电时强大的冲击电流烧坏功率模块。
·输入电抗器：电动状态下起储能作用，构成正弦电流波形。回馈状态下，起滤波作用，滤掉电流波形的高频成分。
·智能功率模块（SkiiP）:整流側和逆变側IGBT、隔离驱动、电流检測以及各种维护监測功用。
·电解电容：储能，滤波。
·输出电抗器：减少输出dv/dt。对电机起到一定的维护作用。
（2）控制局部组成：系统辅助电源模块，预充电控制。功率接口板。DSP控制板及人机接口板。
·系统辅助电源产生系统控制所需的5V、15V和24V电源；
·预充电控制用于控制预充电交流接触器的动作；
·功率接口板反应系统控制所需的电流信号，电压信号及温度信号。而且传送PWM控制波形到驱动板。
接口板要对信号停止滤波处置；
·DSP控制板完毕整流，逆变PWM控制算法，系统的大脑。
·人机接口板显现变频器运转的各种情况以及用户參数输入。
整流局部系统控制
系统的给定是直流母线电压指令。这个指令与直流母线电压反应的误差送到电压环的PI调理器。电压环的PI调理与三相输入正弦波的乘积成为三相电流的指令，三相电流指令与各自电流所馈作比拟，误差送到电流环的PI调理器。电流环PI调理器的输出可以经过载波调制产生各相IGBT的PWM控制信号，也可以经过空间矢量的方式产生PWM信号控制IGBT
典型应用
四象限变频器的典型应用是具有位势负载特性的场所。倒如掉升机，机车牵引，油田磕头机。离心机等。有一些大功率的应用中。也需求四象限变频器以减小对电网的谐波污染。
以提升机的应用为倒。当提升重物时，四象限变频器拖动电机节制重力做工。电动机处于电动状态。当下放重物时，逆变側产生励磁电流，重力牵引电机发电。电动机处于发电状态。
势能转化为电能经过整流側回馈的电网。
（本文使用了瓦蓝科技：预充电电阻，功率电阻器，输入电抗器，输出电抗器，能量回馈电抗器，升压电抗器，LCL滤波器，回馈滤波电抗器 380V 690V 1140V）
