电源滤波器作用和目的和安装
能进行信号处理的设备都可以称为滤波器。RC有源滤波器、数字滤波器、开关电容滤波器和电荷转移器等各种滤波器的飞速开展，到70年代后期，上述几种滤波器的单片集成已被研发出来并得到运用
瓦蓝科技把各类滤波器运用于各类商品的开发和研发，生产的电源滤波器分布在EMC测试，信息安全，仪器仪表、医疗设备、工业控制，仪器测量，变频逆变设备以及电力驱动系统电力电源、通信电源、UPS、变频空调和电梯设备等工况行业。

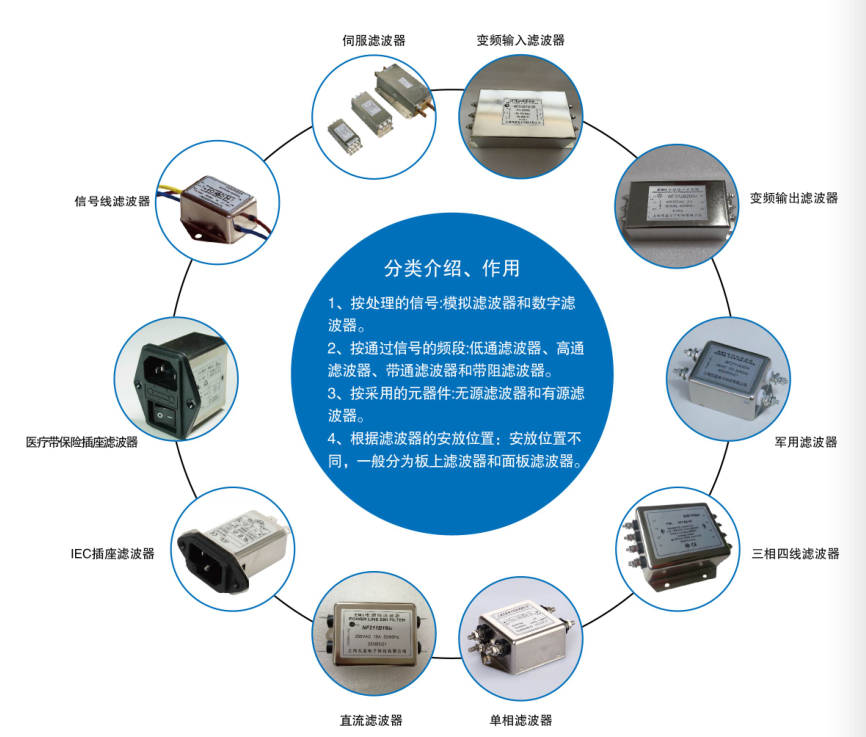

主要分为：单相，三相，直流，交流，高压、变频器专用电源滤波器
瓦蓝科技的电源滤波器的板式主要有：插簧插片式，线引式，螺栓式，端子台式，引出铜排式等多种安装方式，
1.螺丝固定安装
2.有可焊插针引脚
3.带开关的IEC插座安装的滤波器与保险、插座、开关集成
4.带单相220V三针输入
对于焊片式端子的滤波器可以采用插片插装连接或者焊接的方法来联线，在采用焊接的时候，焊接时间不能够超过5秒。
如果是螺栓式端子滤波器我们在接线的时候需要用扳手固定住根部螺母以及拧紧螺栓端头部螺母，来防止内部线路的变动而出现短路、击穿、打火、滤波效果下降的问题。
注： 不要把滤波器输出端子作为支撑点，在搬运滤波器的时候应注意搬运外壳或者安装边，避免端子出现松动、断落、扭曲等影响滤波器的正常滤波效果。
滤波器（无源双向网络），滤波器一端是连接电源，另一端是连接负载，电源滤波器是一种电气设备，对电源中特定频率的频点或者对频点以外的频率进行有效滤除。
(1)滤波器装置在线路板上时：按照滤波器的电路，直接在线路板上装置滤波器能够节约空间和本钱，这是十分诱人的。可是，将滤波器装置在线路板上时，要注意空间的电磁搅扰会直接耦合到滤波器电路中，下降滤波器的效果。处理这个疑问的办法是对滤波电路进行部分屏蔽。
(2)滤波器与电源端口之间的连线不能过长：当连线过长时，关于抗外界搅扰的场合：外面沿电源线传进设备的搅扰还没有通过滤波，就现已通过空间耦合的方法搅扰到线路板了，构成敏感度的疑问。关于避免搅扰发射(包含传导发射和辐射发射)的场合：线路板上发生的搅扰能够直接耦合到滤波器的外侧，传导到机箱外面，构成超支的电磁发射(包含传导和辐射)。
(3)滤波器的输入/输出线不能靠得过近：当靠得过近时，输入线和输出线之间有较大的分布电容，构成耦合通路，使电磁搅扰能量实践将滤波器旁路掉，特别是在高频段，滤波效果变差。在安置设备内部连线时，为了漂亮，将滤波器的输入、输出端扎在一同，就构成了这种过错。
(4)电源线尽量远离信号电缆：当电源线距离信号线较近时，信号电缆上的搅扰会耦合到现已通过滤波的电源线上，构成传导发射超支。
(5)滤波器的接地线尽量短：在电源线滤波器的根本电路中，共模滤波电容一端接在被滤波导线上(前方和零线)，另一端接到地上。关于滤波器而言，这个地即是滤波器的外壳。从电路原理上讲，滤波器的外壳要接到共模搅扰源的公共端上，通常这个公共端即是屏蔽机箱或一块大金属板上。当滤波器通过较长的导线连到机箱上时，因为导线在高频时具有较大的阻抗，会严峻下降滤波器的高频滤波效能。准确的接地方法是将滤波器的金属外壳大面积地贴在金属机箱的导电表面上。
电源滤波器作用和目的：
电源滤波器是一种滤波电路，电源滤波器主要是由电感、电容以及电阻组成，其一端是接电源，另一端则是接负载。
我们可以用电源滤波器来进行电源线中特定频率的滤除，或者其他频率地滤除，继而得到某个，或者除某个之外的电源信号。
电源滤波器运用了阻抗适配的原理，当电源滤波器输入、输出端和负载侧的阻抗适配度越大的话，那么对电磁干扰的衰减就越有效。
新型医疗专用滤波器能够实现10kHz到30MHz的衰减，有效抑制线对线的干扰，并提供强大的差模性能。医疗专用滤波器滤波器利用防触摸连接，降低了意外触电的危险。
滤波器在医疗领域包括病人监护、手术、超声波、治疗以及介入治疗等领域都有应用，接地故障断路器的工业中也有应用。
在广播电台发射设备中的仪器。要将进入设备的噪声降低到不会使设备呈现异常动作的水平。
其次发射，例如由开关电源发生的噪声。是要将由设备产生，影响电源或其他设备的噪声降到法规允许值以下。
其实是在按捺电磁噪声。噪声的影响可分为以下二种：发射（Emissions）：是要将由设备发生，影响电源或其他设备的噪声降到法规（例如FCC part 15）答应值以下，例如由开关电源发生的噪声；抗扰（Immunity）：是要将进入设备的噪声降低到不会使设备出现异常动作的程度，例如用在广播电台发射设备中的仪器。电源滤波器要按捺的噪声可分为以下的二种：共模：在二条（或多条）电源线都一样的噪声，可视为电源线对地的噪声；差模：电源线和电源线之间的噪声。同一个电源滤波器关于共模噪声及差模噪声的按捺才能会有所不同电源
由于电源有交流直流之分，因此许多厂家的电源滤波器也分为交流和直流两种，注意直流电源滤波器绝对不能用在交流的场合
应主要考虑三个方面的指标；首先是电压/电流，其次是插入损耗，最后是结构尺寸。
在确定滤波器的额定电流时，要以设备的最大工作电流为准，确保滤波器在最大电流状态下具有良好的性能，否则当干扰在最大工作电流状态下出现时，设备会受到干扰或传导发射超标。要留有一定的余量；特别是人们习惯上对交流电称“有效值”，而不是交流电的“峰值”，留有一定余量是非常有必要的。一般滤波器的额定电流值应取实际电流值的1.5倍。
电源滤波器中的电感在较大电流的情况下，磁芯会发生饱和现象，使实际电感量减小。电源滤波器的工作电流超过额定电流时，不仅会造成滤波器过热，而且会导致滤波器的低频滤波性能降低
