中性点接地电阻
- 产品简介：广泛应用于变压器次级及发电机定子侧中性点,可消除铁磷谐振和断线诺振等过电压，限制故障电流,且间隙性电弧过电压比较低,选线比较准确.主要用于110kV以下主要由电缆线构成,单相接
- 咨询热线：021-57899261
-
产品详情
联系我们

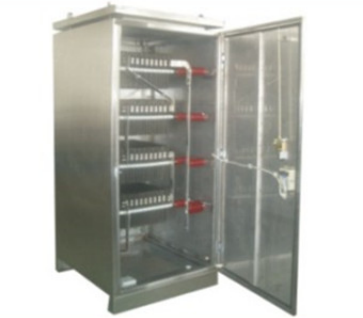

中性点接地电阻
产品特点
该系列产品是由不锈钢作电阻原件,湿升系数低,阻值变化率小
采用双重绝缘,稳定性能高
螺栓连接,方便拆卸,连接可靠
可选配智能监控装置,有效监控接地故障电流,电压,并提供开关量及报警节点
可与接地变压器,隔离开关,智能监控组成接地成套保护装置
产品应用
广泛应用于变压器次级及发电机定子侧中性点,可消除铁磷谐振和断线诺振等过电压，限制故障电流,且间隙性电弧过电压比较低,选线比较准确.主要用于110kV以下主要由电缆线构成,单相接地故障电容电流较大的送配电系统及电容电流虽小但为防止谐振过电压的电厂厂用电系统,前者多为低阻接地而后者多为高阻接地.目前,中性点接地电阻被广泛用于城市配电网,大型工业园区,电厂,海上平台配电系统,大型化工企业等
外形及尺寸 ：根据客户要求订制
技术性能
O故障电流:1-5000A
Q系统电压:0.38kV~110kV(3.6,6,12,35)
O发热时间:5S,10S,30S,60S,持续
O阻值(20℃):0.01-1500R
O温升:短时温升(10-60S)最大不超过760℃
持续温升最大不超过385℃
O结构紧凑,安装方便
O防护等级:IP20-IP55
O可选配隔离开关,辅助开关,等配件
1.中性点接地电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。
2.电阻材质可采用特种合金材料或非金属特种材料阀片（如炭素材料阀片、氧化锌材料阀片）。
3.中性点接地电阻柜为标准产品，可以与电阻或电抗并联运行，为电网容量逐渐扩大给电网安全运行提供了保障。
4.当变压器绕组为△形联结而需要独立安装Z形绕组接地变压器时，中性点接地电阻器可与之配套使用。
5.可加装接地记录。温湿度控制装置。
中性点接地电阻柜（以下简称电阻柜）是电阻在电力系统中应用的又一种新型的电阻产品。电阻柜联结于电力系统的变压器的中性点与大地之间。当系统出现接地故障时，电阻柜将限制故障电流，并通过经过变换的电流信号去切除故障线路或发出故障报警信号。同时由于系统接入了电阻器，避免了线路和设备绝缘可能受到破坏，以减少经济损失。随着电网技术的日渐完善，电阻器的选用将日益广泛
当电网中性点不接地运行时，即使系统的电容电流不大，也会因为在单相接地时会产生间歇性的弧光过电压，使健全相的电位可能升高到足以破坏其绝缘水平的程度，甚至形成相间短路。如果在变压器的中性点（或借用接地变压器引出中性点）串接一电阻器后泄放间歇性的弧光过电压中电磁能量，则中性点电位降低，故障相恢复电压上升速度也减慢，从而减少电弧重燃的可能性，抑制了电网过电压的幅值，并使有选择性的接地保护得以实现。
在6~66KV电网中，传统的分类把电阻分为高电阻、中电阻和小电阻三种形式（也有只分高电阻和低电阻两种）。对应的电阻值如下。
高电阻>500Ω，接地故障电流<10~10A；
中电阻10~500Ω，15A<接地故障电流<600A；
小电阻<10Ω，接地故障电流>600A。
中性点电阻接地系统电阻器的选择
（1）电阻器的电压一般按电网最高运行电压选取。
（2）从降低过电压和电网的发展，电阻器阻值要保证接地电阻的阻性电流大于容性电流的1~1.5倍。
（3）电阻器的冷却方式宜采用自然冷却。
（4）在发电厂中，发电机的电阻器可装在发电机中性点上，厂用电的电阻器可装在厂用变压器的中性点上。
在城区、农网和工矿企业、公共设施的变电站中，电阻器一般装在变压器的中性点上。如无变压器中性点或中性点未能引出，应另外装设专用接地变压器。
（5）装设专用接地变压器的电阻器，可以通过断路器连接在母线上，也可以不通过断路器直接连在主变压器的出线侧。但不能采用熔断器连接，以避免一相熔断器熔断后，电阻器长期运行烧坏电阻器。
（6）电阻器的安装位置应统筹规划，分散布置。在任何运行方式情况下，电网不应失去电阻器的保护，不应将多台电阻器安装在一处。
（7）电阻器的材质可选用电阻率高、温度系数小、热容量大、耐高温、通流容量强、允许通流时间长、耐腐蚀、性能稳定不易氧化的金属电阻或非金属电阻。
