交流输出电抗器
- 产品简介：OCL系列输出电抗器用于变频器输出端，限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。补偿在长导线时的电容再充电电流，最大长度取决于变频器的
- 咨询热线：021-57899261
-
产品详情
联系我们

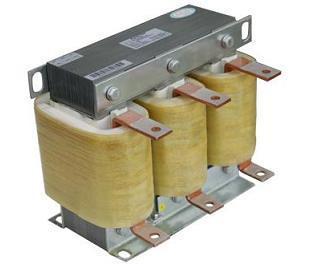

交流输出电抗器
产品概述：
安装在变频器输出端，用于限制变频器 与电机连接电缆的容性充电电流，钝化变频 器输出的PWM波的电压上升率。 电机电缆长度超过一定值时，建议在变频器与 电机之间插入一个电机电抗器。用于补偿在长导线时的电容再充电电流。此最大长度决定于变频器的额定值以及电机电缆的类型。
产品应用：
1.将dv/dt限制到500V/us
2.将电机端子上的过电压限制到：1000V至400V~（rms值）
1150V至460V~（rms值）
3.打开滤波器与电机之间的接触器所引起的滤波器干扰
4.减小电机接地泄漏电流
技术规格：
1.工作电压：Ф3/380VAC-1140VAC
2.工作频率：50/60Hz.
3.工作电流：3A-1600A
4.载波频率：2-6KHz.
5.绝缘等级：class F,H
6.使用环境：-10~+45 ℃,额定值不会降低。最高可达+55℃，
在45℃以上，每升高1℃，额定电流降低2%
7.防护等级：IP00-IP22
8.压 降：＜4% 大于此范围会引起转矩损失
9.最大电流：1.5×额定电流，持续60S
10.噪 音：≤65dB
11.温 升：≤85K
12.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试）
13.绝缘电阻：1000VDC绝缘阻值≥100MΩ
14.海拔高度不超过2000米。
15.运行环境温度-25℃～+45℃，相对湿度不超过90%。
16.周围无有害气体，无易燃易爆物品。
17.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
18.执行标准：
IEC289:1987电抗器
GB10229-88电抗器(eqvIEC289:1987)
JB9644-1999半导体电气传动用电抗器

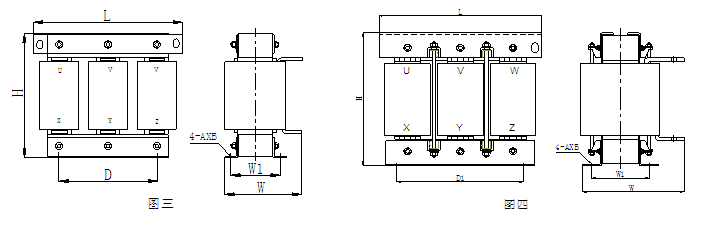

交流输出系列电抗器尺寸图380V
交流输出铜材质系列电抗器尺寸图690V
