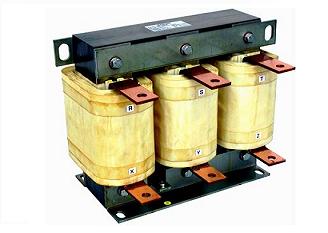

交流输入电抗器
产品概述：
进线电抗器可被用于给线路电源提供改进的过载保护，并能减小变频器产生的电流谐波失真。提高输入电源的功率因素，减少高次谐波，抑制变频器在电源设备上的浪涌。电抗器的值定义为对于2%-4%额定电源电压之间的电压降如果大于此值，就会引起转矩损失。
产品应用：
特别在下列环境下推荐使用进线电抗器：

        1.几个变频器并联紧密连接
　　2.线路电源有来自其他设备的明显 扰动（干扰，过电压）
　　3.线路电源各相之间存在电压不平衡，超过额定电压的1.8%
　　4.在同一线路上安装有大量的变频器
　　5.减小cos∮校正电容器上的过载，如果装置中含有一个功率系数校正设备
　　6.电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内
　　7.变频器由阻抗非常低的线路供电（在变压器容量比变频器额定值高10倍）
技术规格：
    1.工作电压：Ф3/380VAC-1140VAC
　　2.工作频率：50/60Hz.
　　3.工作电流：5A-1600A
　　4.绝缘等级：class F,H
　　5.使用环境：-10~+45 ℃,额定值不会降低。最高可达+55℃，
      在45℃以上，每升高1℃，额定电流降低2%　
　　6.防护等级：IP00-IP22
　　7.压      降：＜4% 大于此范围会引起转矩损失
　　8.最大电流：1.5×额定电流，持续60S
　　9.噪      音：≤65dB
　　10.温     升：≤85K
　　11.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试）
　　12.绝缘电阻：1000VDC绝缘阻值≥100MΩ
    13.海拔高度不超过2000米。
　  14.运行环境温度-25℃～+45℃，相对湿度不超过90%。
 　 15.周围无有害气体，无易燃易爆物品。
 　 16.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
    17.执行标准：
        　IEC289:1987电抗器
　          　GB10229-88电抗器(eqvIEC289:1987)
　           　JB9644-1999半导体电气传动用电抗器

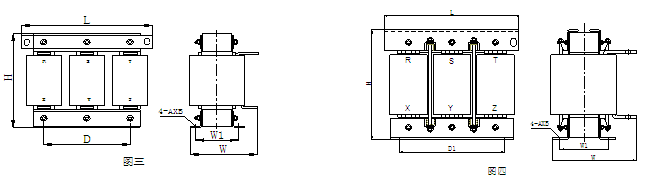

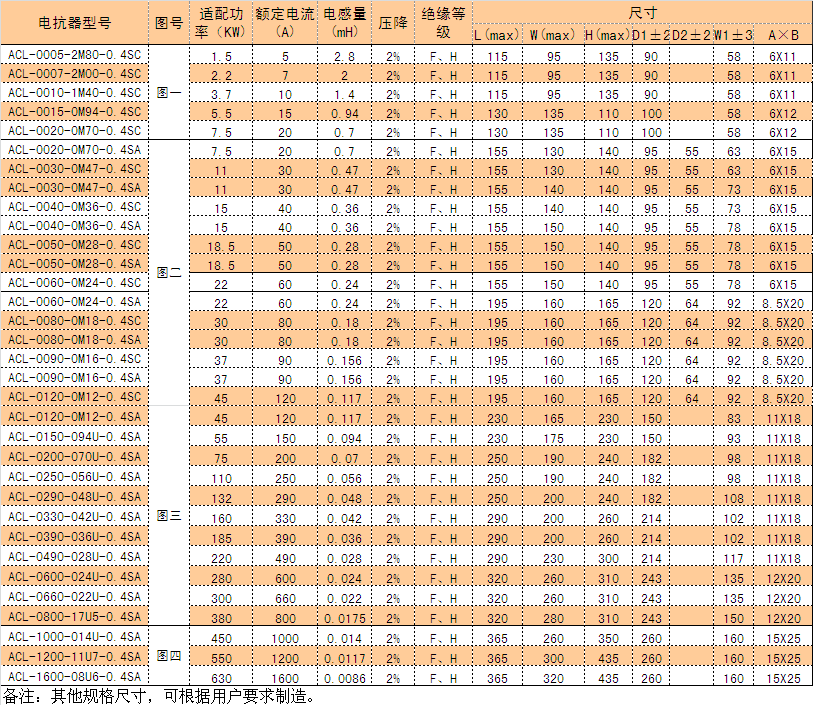

交流输入系列电抗器尺寸图380V

交流输入系列电抗器尺寸图690V
